USB-Interface für Rückfahrkameras

CON-UAM200

Kompaktes Interface zum Anschluss von AXION Kameras mit Android Tablets. Der Anschluss am Tablet oder Smartphone erfolgt über USB-C.

Produkt anfragen Händler finden

  • Für moderne Telematik-Anwendungen ziehen häufig Android-basierte Tablets in die Fahrerhäuser ein.

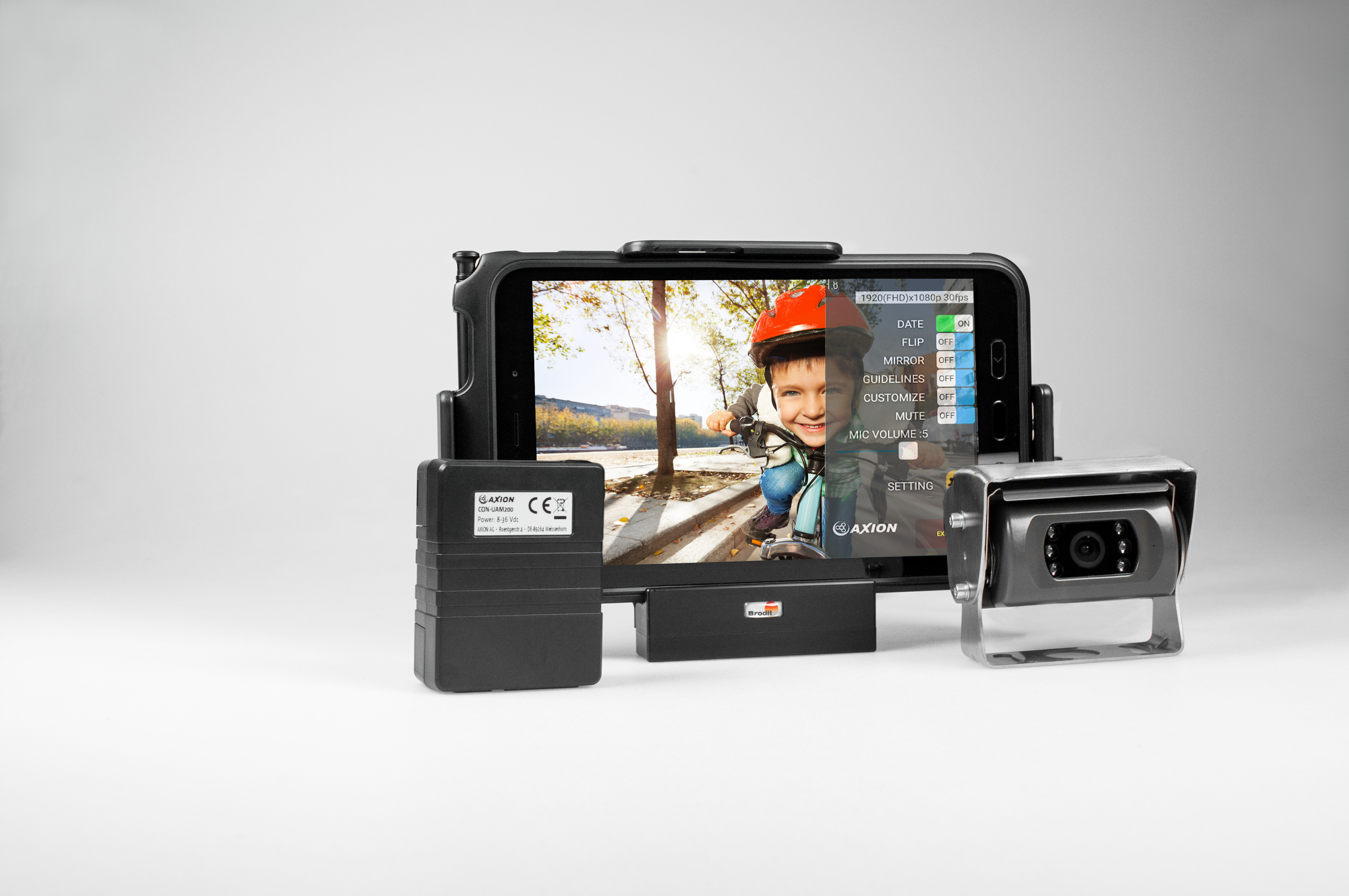

    Das CON-UAM200 Interface ermöglicht eine einfache und zuverlässige Verbindung von Rückfahrkameras mit dem Tablet im Fahrzeug. Dadurch wird kein zusätzliches Display zur Anzeige der Rückfahrkamera benötigt. Das CVBS/AHD-Signal der Kamera wird in ein USB-Signal konvertiert und ohne Verzögerung über die standardisierte USB-Schnittstelle auf das Tablet gespielt. Die Anzeige erfolgt über die mitgelieferte UAM-App. Hier können außerdem Einstellungen (z.B. Anzeige und Anpassung von Rückfahrlinien, Spiegelung des Kamerabildes, ...) vorgenommen werden.
    Über die Trigger-Schaltleitung wird das Bild automatisch beim Einlegen des Rückwärtsgangs angezeigt.

    Besonderheiten:

    • Kompaktes Interface zum Anschluss von AXION Kameras mit Android Tablets über die speziell entwickelte UAM App
    • APP kompatibel mit Android Versionen 8/9/10/11/12/13

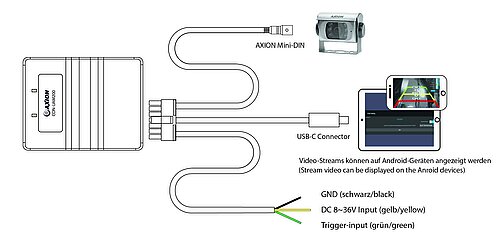

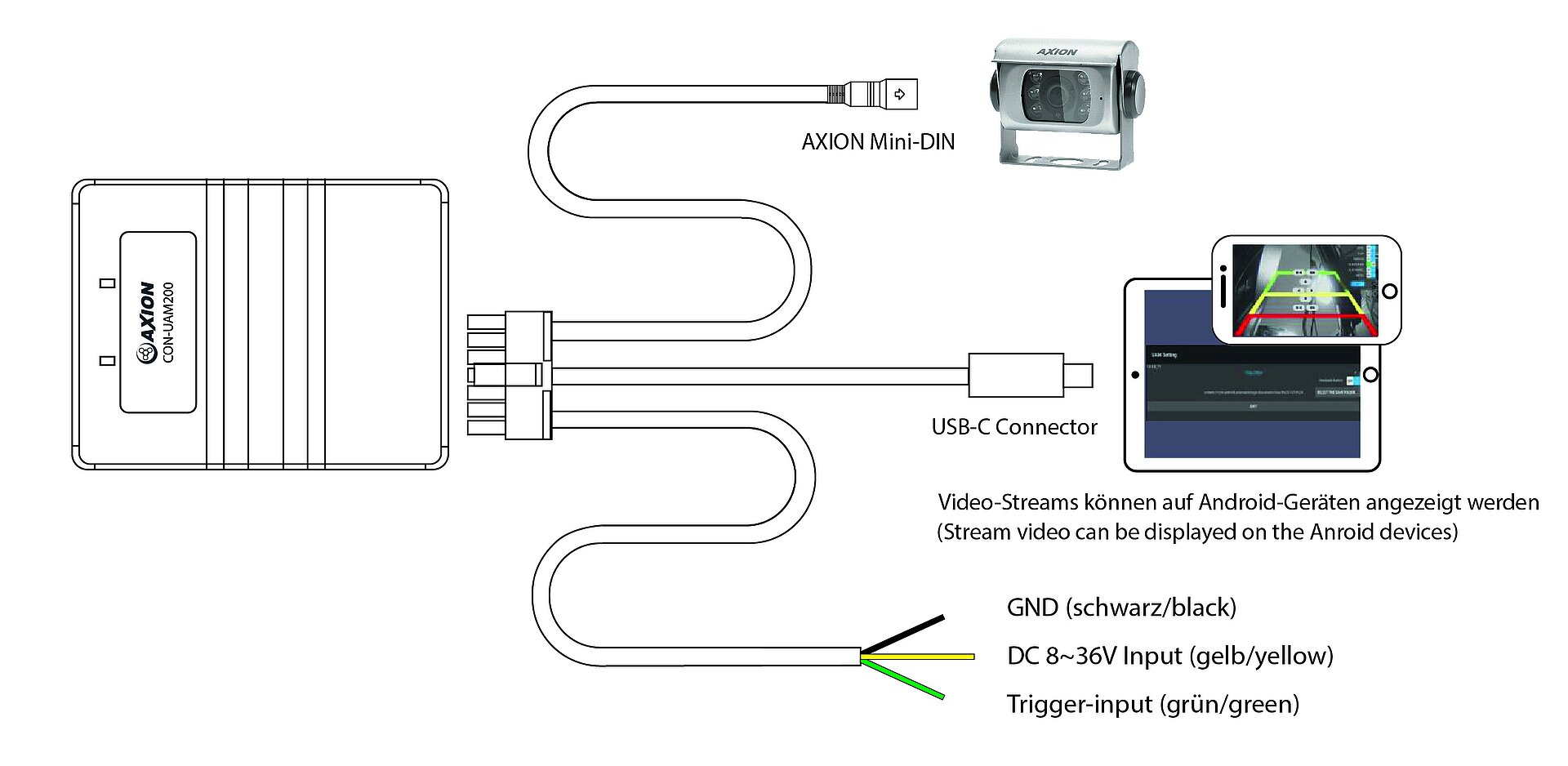

    • Anschlüsse: AXION MiniDIN, USB-C (USB-A über Adapter)
    • Unterstützt verschiedene Auflösungen: CVBS PAL/NTSC, AHD 720p/1080p
    • Automatische Aktivierung des Kamerabildes über Trigger-Leitung
    • Unterstützt Kameras mit Mikrofon-Funktion
    • Einstellbare Parklinien im Kamerabild
    • Spiegeln des Kamerabildes (Flip / Mirror)
    • Anzeige von Datum und Uhrzeit
    • Aufzeichnung von Screenshots und Videos
    • Direkte Spannungsversorgung der Kamera über Interface



  • Eingang: AXION MiniDIN

    • Ausgang: USB-C
    • APP kompatibel mit Android Versionen 8/9/10/11/12
    • Spannungsbereich 8-36 Vdc
    • Betriebstemperatur -40°C bis +85°C
    • Abmessungen: L x B x H = 76 x 60 x 27 mm
    • Gewicht: 70g (ohne Kabelstrang)

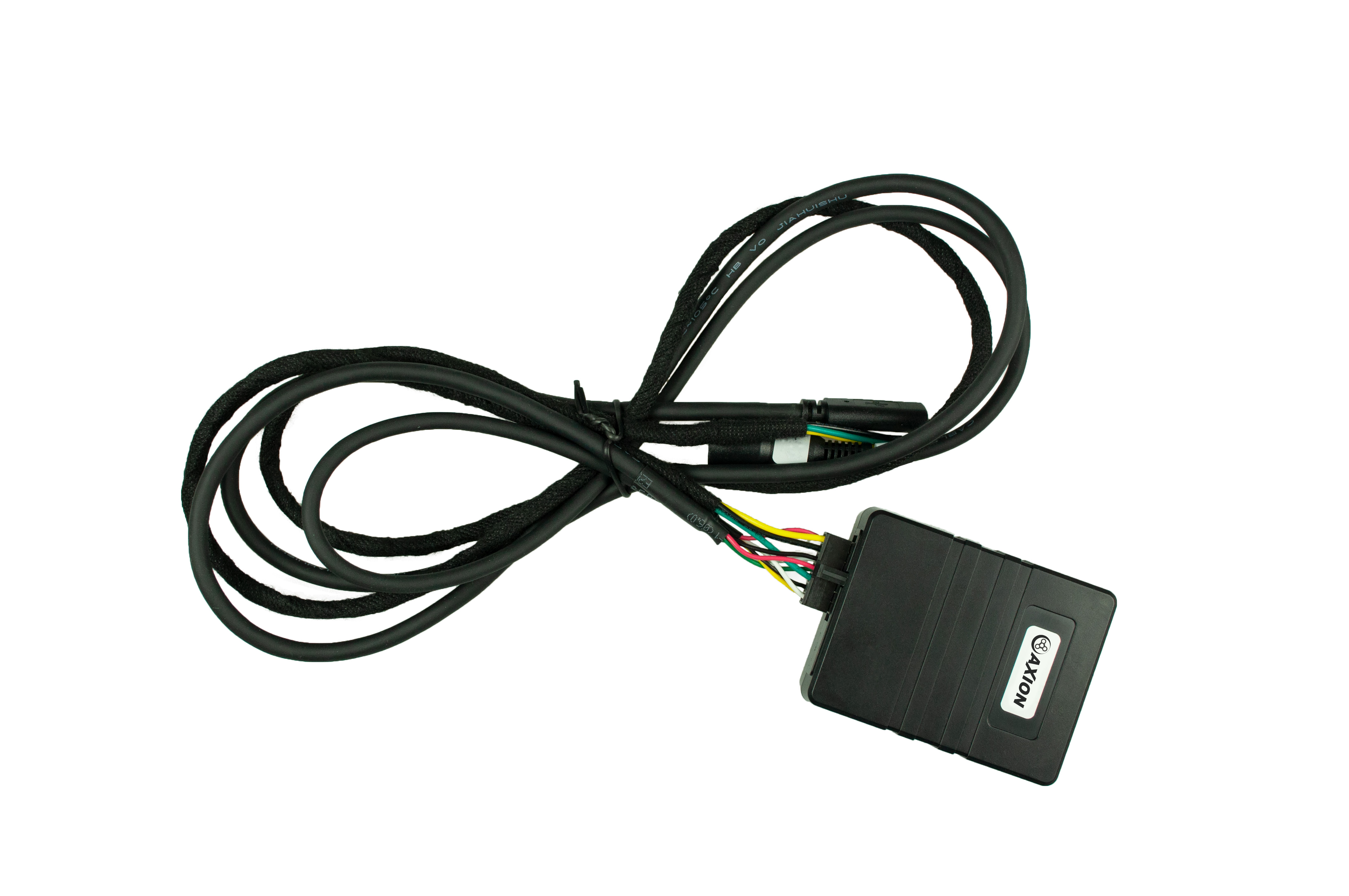

  • CON-UAM200 Interface Box

    • Anschlusskabelsatz ( Spannung, Kameraeingang, USB-C)
    • UAM APK

  • Unterstütze Android Versionen:

    8/9/10/11/12/13

    Unterstütze Auflösungen:

    • CVBS 720 x 480i 30 fps
    • CVBS 720 x 576i 25 fps
    • CVBS 960 x 480i 30 fps
    • CVBS 960 x 576i 25 fps
    • AHD 1280 x 720p 30 fps
    • AHD 1280 x 720p 25 fps
    • AHD 1280 x 960p 30 fps
    • AHD 1280 x 960p 25 fps
    • AHD 1920 x 1080p 30 fps
    • AHD 1920 x 1080p 25 fps

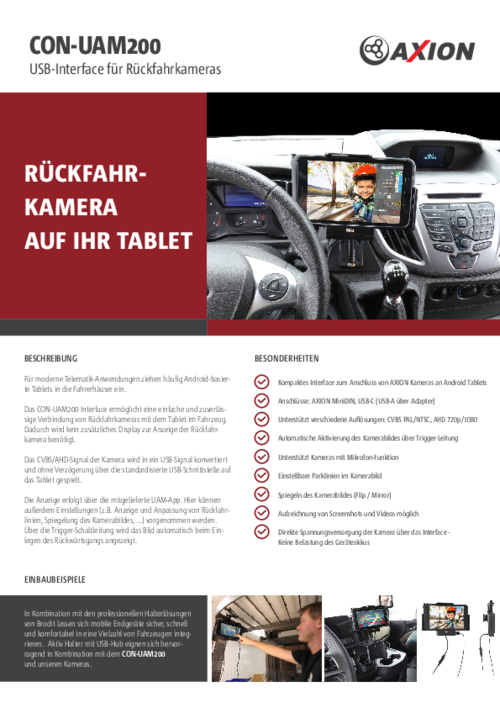

  • Infoflyer CON-UAM200

    Download

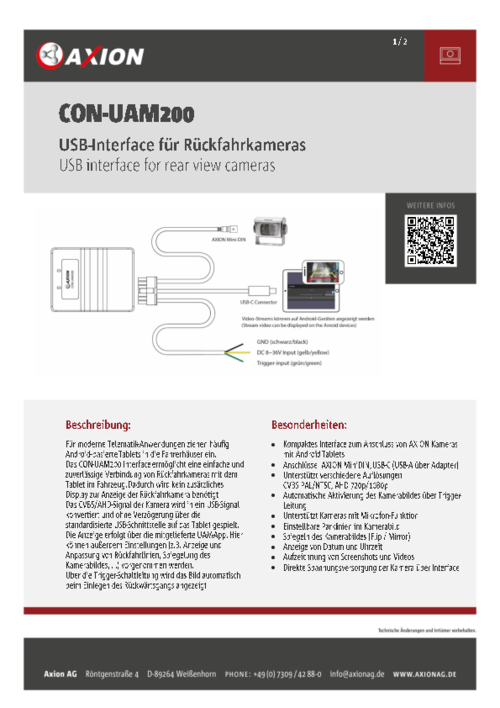

    Datenblatt CON-UAM200

    Download
Technische Änderungen und Irrtümer vorbehalten.
